自宅の屋根にDIYでソーラーパネルを設置して発電しています。
現在使っているソーラーパネルは、
20V・10A・200Wのパネルを6枚。
接続方法は、
3直列 × 2並列
です。
単純計算では合計1200Wになりますが、実際には天候やパネル温度、設置条件などによって変わり、条件が良いときで900～1000W程度発電しています。
そして2並列にしているため、それぞれの系統のプラス側に逆流防止ダイオードを取り付けています。
ところが、この逆流防止ダイオード。
夏場になると想像以上に熱くなります。
実際に私は、2年間で2回、逆流防止ダイオード周辺が熱で溶けるトラブルを経験しました。
今回は注意喚起も兼ねて、そのときの状況と現在行っている対策、さらに実際に温度と電流を測定した結果を書いてみたいと思います。
そもそも逆流防止ダイオードを付けている理由
私のソーラーパネルは、
3枚直列にした系統を2つ作り、それを並列接続
しています。
逆流防止ダイオードは名前の通り、電流が逆方向へ流れるのを防ぐための部品です。
並列にしたソーラーパネルでは、片方の系統の発電状態が悪くなった場合などに、もう一方の系統から電流が逆流する可能性があります。
その対策として、それぞれのプラス側に逆流防止ダイオードを取り付けています。
ただし、逆流防止ダイオードは電気を完全にロスなく通しているわけではありません。
ダイオードには「順方向電圧降下」があり、
電圧降下 × 流れる電流 = 熱として消費される電力
になります。
例えば仮にダイオードで0.5Vの電圧降下があり、6.5A流れているとすると、
0.5V × 6.5A = 約3.25W
です。
数Wと聞くと大したことがないように感じますが、小さなコネクタ型の部品の中で数Wの熱を連続して発生させ、それを真夏の屋外で放熱しなければなりません。
これが今回のトラブルに大きく関係しているのではないかと思っています。
1回目のトラブル：15A対応なのに溶けていた
最初に使っていたのは、
リョクエン製・許容電流15Aの逆流防止ダイオード
でした。
ソーラーパネル1系統は10Aのパネルを3枚直列なので、直列にしても電流は基本的に10Aです。
そのため、
「15A対応なら大丈夫だろう」
と思って使っていました。
設置から約1年。
最初の夏に何気なく屋根へ点検に行ったところ、逆流防止ダイオードの一部が熱で少し溶けていました。
ところが、このとき発電量には特に異常がありませんでした。
普段通り、
900～1000W程度
発電していました。
つまり、
発電しているから正常とは限らない
ということです。
これが今回の記事で一番伝えたいことの一つです。
発電量だけを見ていたら、おそらく気付かなかったと思います。
15Aでダメなら20Aにしてみよう
さすがに溶けているのを見て、
「これは危ない」
と思い、すぐ交換することにしました。
次に購入したのが、
IKEMI製・許容電流20Aの逆流防止ダイオード
です。
今までのものは15A対応。
今度は20A対応。
実際に流れる電流は10A以下なので、
「これならかなり余裕があるだろう」
と思っていました。
交換後は特に問題なく発電を続け、そのまま約1年が経過しました。
2年目の夏、突然発電量が半分になった
そして2年目。
2026年6月。
ある日、発電量を確認すると、
いつもの半分程度しか発電していません。
「なんで？」
と思ったのですが、3直列×2並列なので、発電量がほぼ半分になった時点で片方の系統が発電していない可能性を疑いました。
そして、
「また逆流防止ダイオードじゃないか？」
と思って確認。
予想通りでした。

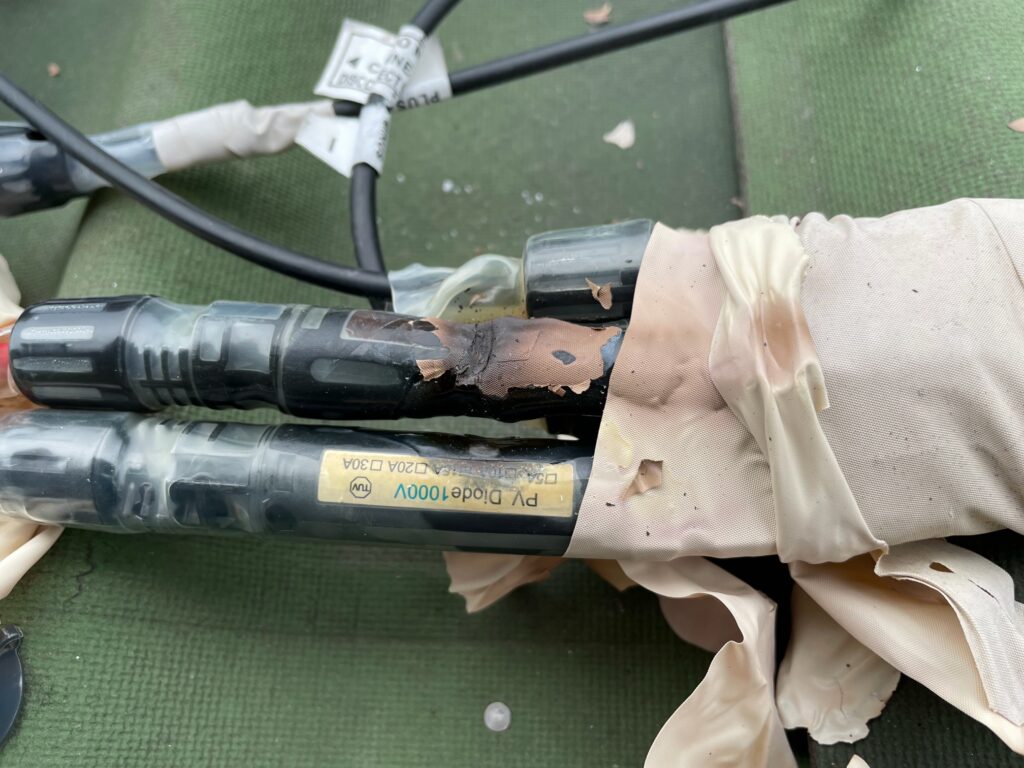

20A対応の逆流防止ダイオードが、また熱で溶けていました。
今回は1回目と違い、発電量にもはっきり異常が出ていました。
おそらく内部または接続部分のどこかが断線し、片方の系統から電気が流れなくなったのだと思います。
3直列×2並列のうち1系統が止まったため、発電量がほぼ半分になったと考えれば状況とも一致します。
「20Aまで使える」＝真夏でも20A流して安心、ではないのかもしれない
ここで私が一番気になったのが、
「20A対応なのに、なぜ6～10A程度でこんなに熱くなるの？」
ということです。
今回の経験から感じたのは、製品に書かれている「15A」「20A」という数字だけを見て安心してはいけないということ。
屋根の上という環境はかなり過酷です。
真夏の直射日光、熱くなった屋根、風の有無、部品自体が発生する熱など、いろいろな条件が重なります。
また、コネクタ部分の接触抵抗が大きくなっていれば、そこでも発熱します。
単純に、
「流している電流 ＜ 製品に書かれた許容電流」
だから絶対に大丈夫、とは考えないほうが良さそうです。
3個目は再びリョクエン製に交換
2回目の故障後、新しい逆流防止ダイオードを購入しました。
今回選んだのは、最初に使っていたものと同じリョクエン製です。
ただし今回は、そのまま屋外に置くのではなく、少し対策してみました。
それが、

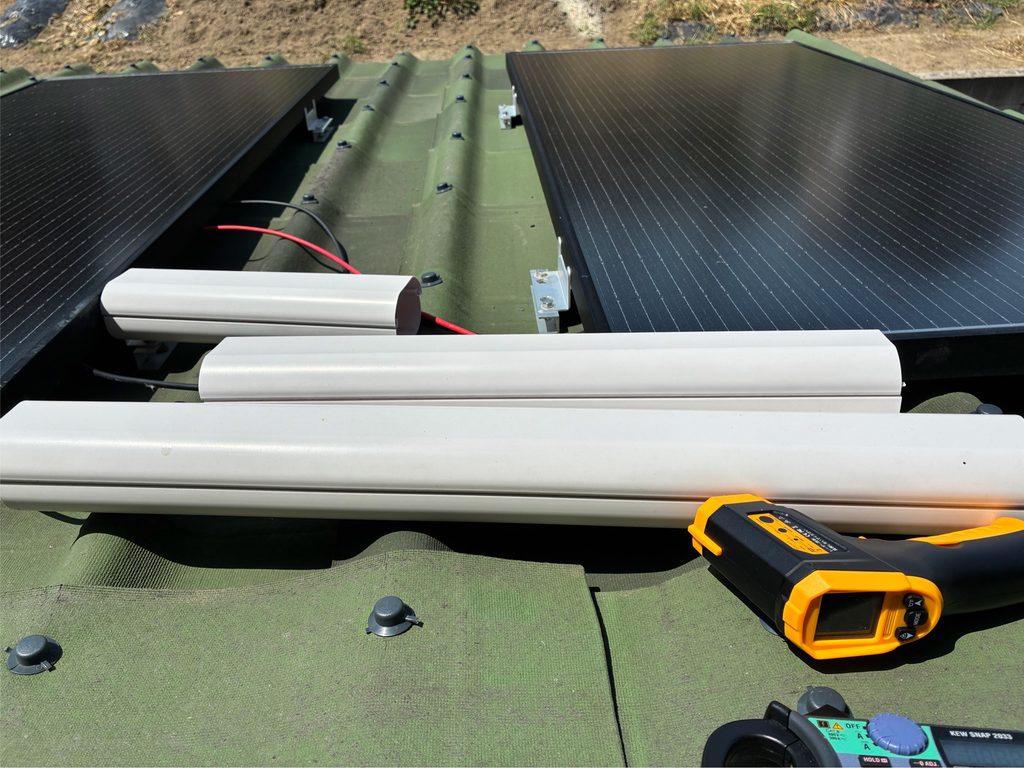

エアコン用ダクトを利用して直射日光を避ける
という方法です。
完全な熱対策と言えるものではありませんが、少なくともダイオード本体に太陽光が直接当たり続ける状態は避けられます。
現在のところ、この状態で問題なく発電しています。
ただ、今回温度を測ってみたところ、かなり気になる結果になりました。
実際に温度を測ってみた
今回は放射温度計を使って、発電中の各部分の温度を測ってみました。
ただし、この放射温度計については、ちゃんとしたメーカーではないので私はあまり数値を信用していません（笑）
測る物の材質や表面状態、測定距離などでも表示温度が変わるため、今回はあくまで参考値として見てください。
試しに家の中の温度を測ってみると、
- 普通の温度計：25.6℃
- 放射温度計：31.0℃
でした。
すでに5℃以上違います。
そのため、以下の温度についても「正確に84.1℃だった」というより、
少なくとも相当熱くなっている
という判断材料として見ています。

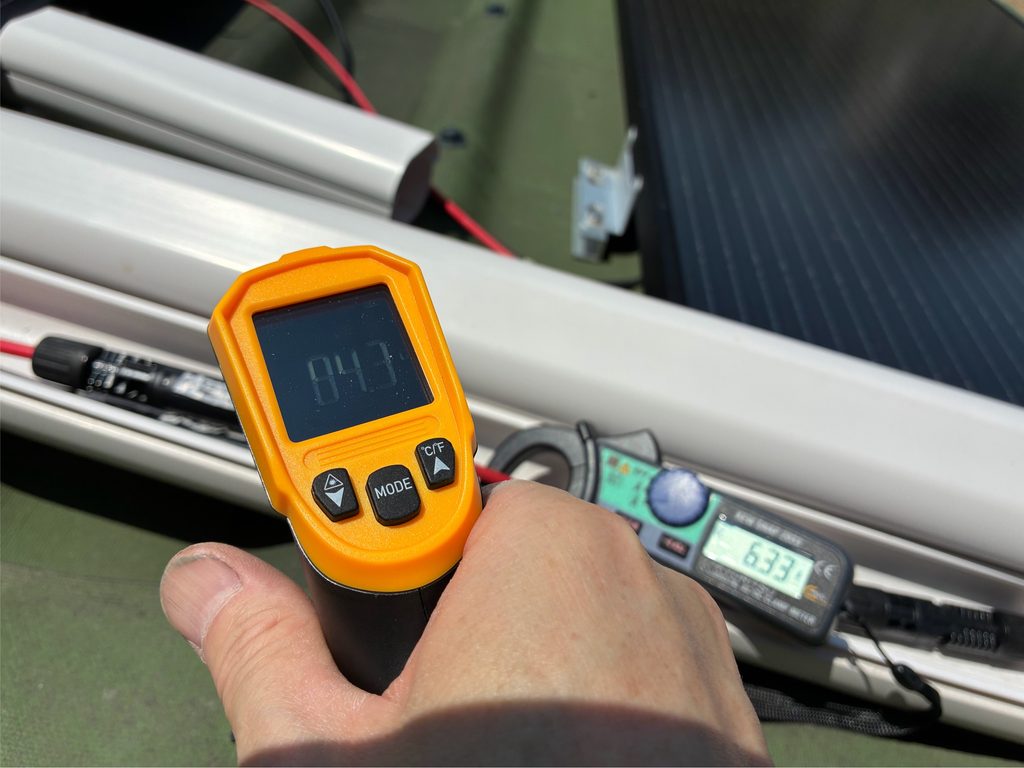

逆流防止ダイオード付近は84.1℃！
まず逆流防止ダイオード付近。

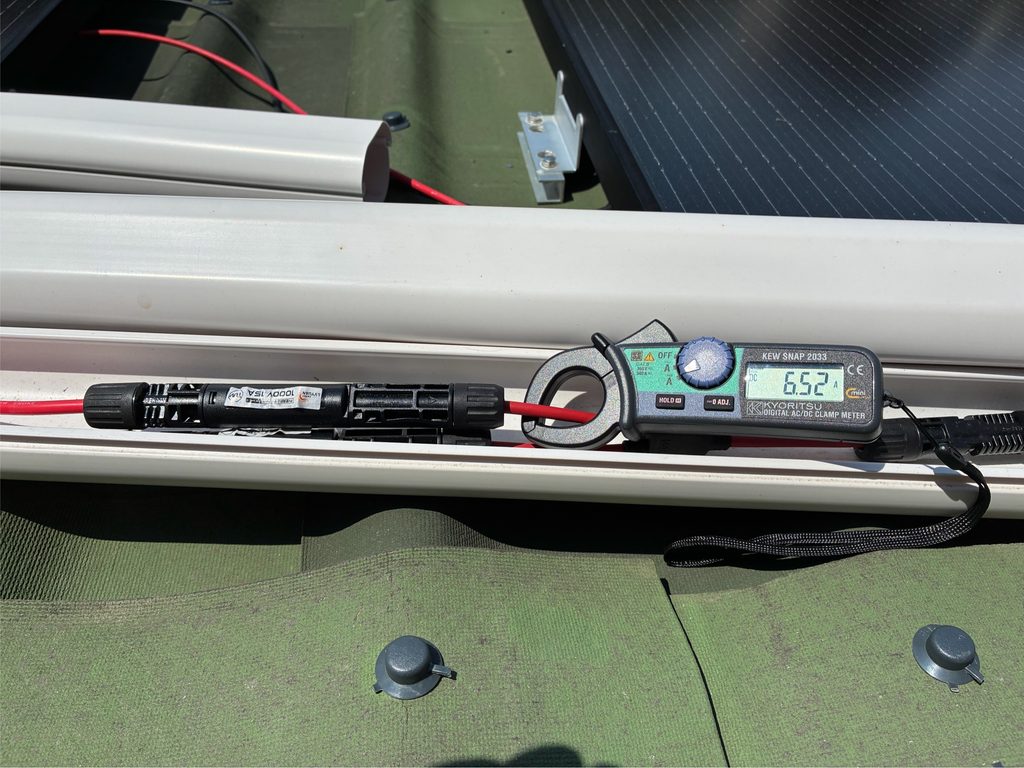

電流値を測ってみると、
6.52A
でした。
そして温度は、
84.1℃。
これはかなり熱いです。
実際に手で触ってみても、とても握っていられる温度ではありません。
感覚としては、
「2秒くらいなら我慢できるけど、それ以上は無理」
という感じです。
放射温度計の誤差を考えたとしても、触った感覚からして相当高温なのは間違いありません。
しかも流れていた電流は6.52A。
15A対応のダイオードに対して、半分以下の電流です。
それでもこれだけ熱くなっています。

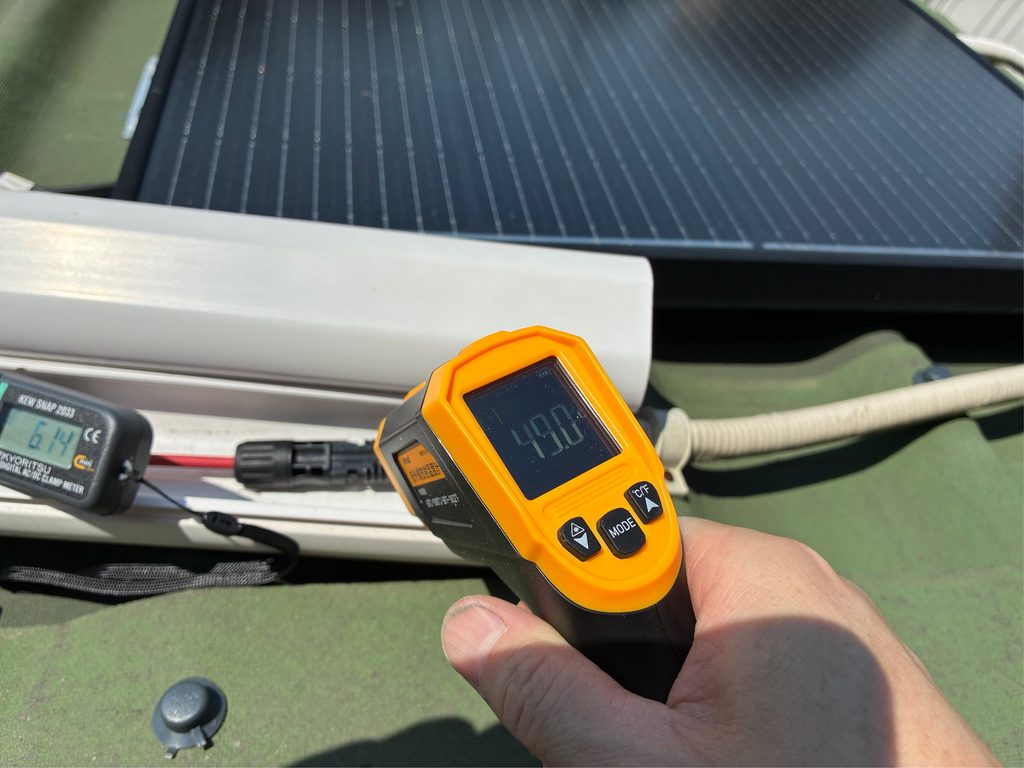

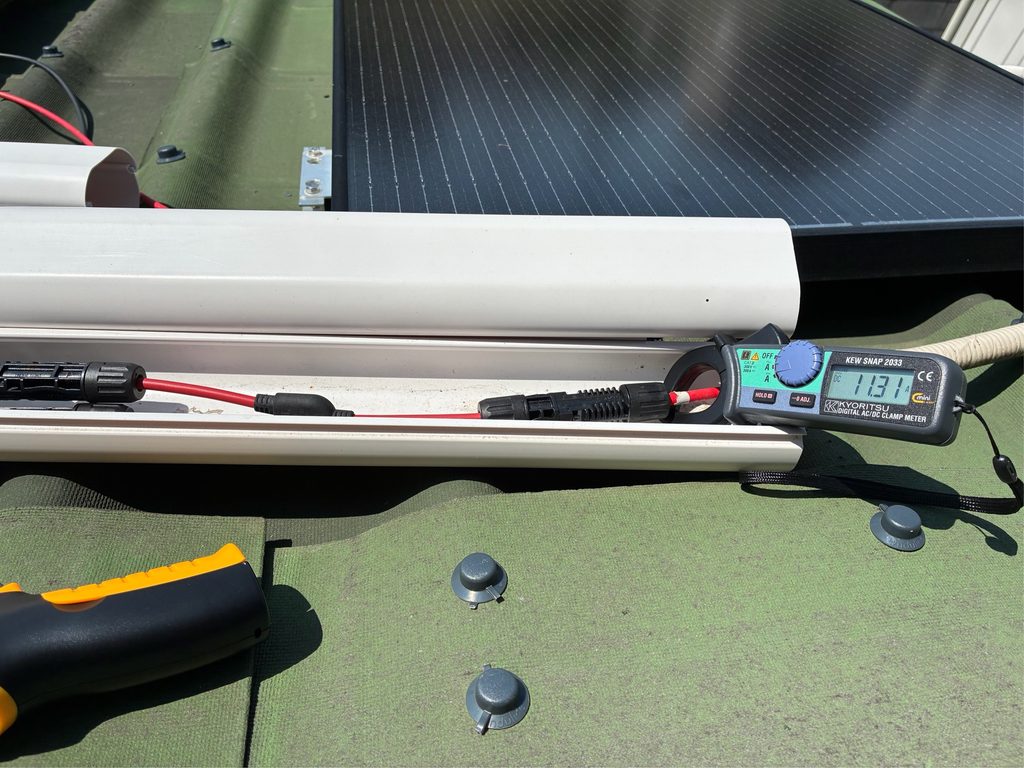

2系統を1本にまとめたコネクタは49.0℃
次に、2つの系統を並列接続して1本にまとめた部分を測定しました。
こちらの電流値は、
11.31A。
温度は、
49.0℃
でした。
こちらは逆流防止ダイオードよりも多くの電流が流れています。
それなのに、
- 逆流防止ダイオード付近：6.52A → 84.1℃
- 並列後のコネクタ：11.31A → 49.0℃
という結果になりました。
もちろん部品の構造や設置場所などが違うので単純比較はできません。
それでも、逆流防止ダイオード部分そのものが大きな発熱源になっている可能性は高そうです。

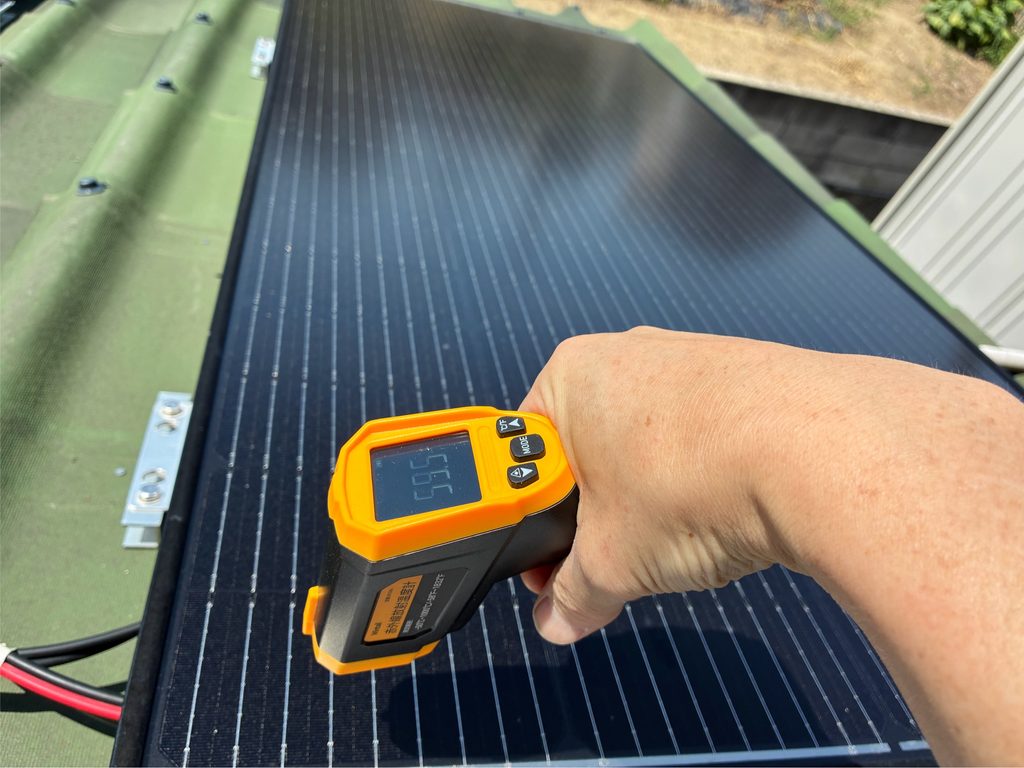

ソーラーパネル表面は59.5℃
ソーラーパネルの表面温度も測ってみました。
結果は、
59.5℃。
夏のソーラーパネルはかなり熱くなります。
人間が感じる気温だけで考えてはいけないということがよく分かります。
パネルが約60℃になる環境ですから、その周辺に設置している配線やコネクタ、ダイオードなどもかなり厳しい環境に置かれていることになります。

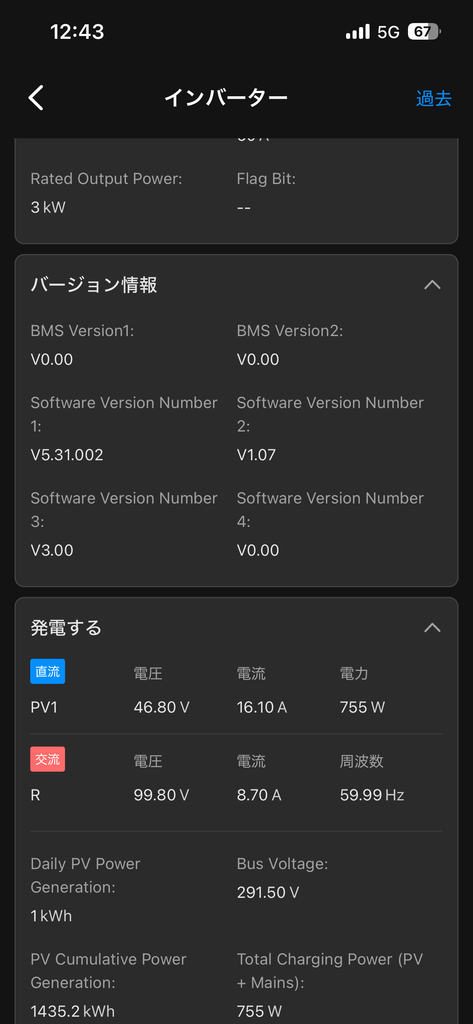

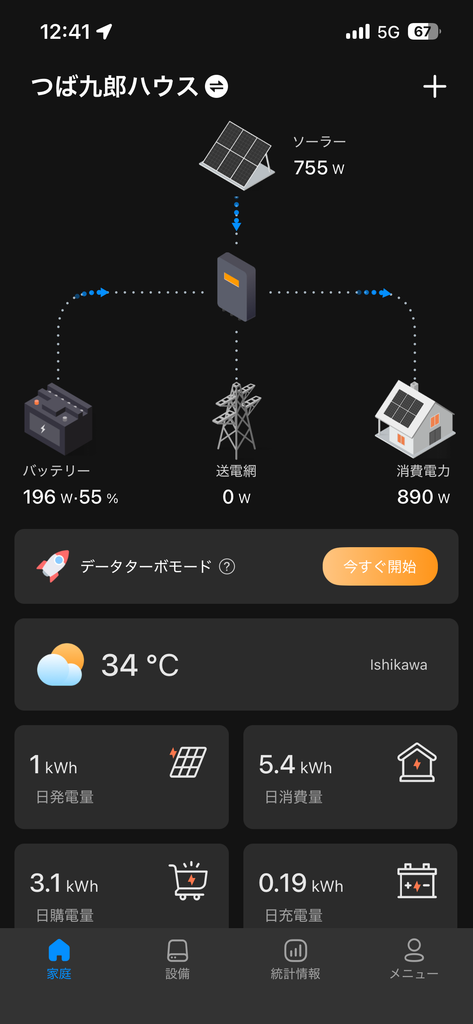

このときの発電量は755W
測定時にアプリで発電状態を確認したところ、
- PV電圧：46.8V
- PV電流：16.10A
- PV電力：755W
でした。
計算してみても、
46.8V × 16.10A ≒ 753W
なので、アプリに表示されている755Wとほぼ一致しています。
一方、先ほどクランプメーターで並列後を測定したときには11.31Aでした。
数値がかなり違います。
これは測定したタイミングで日射量が変化した可能性や、測定器側の誤差、測定場所の違いなど、いくつかの原因が考えられます。
ソーラーパネルは雲が少しかかっただけでも出力が変化します。
そのため今回の測定では、すべての数値を完全に同一条件で比較できているわけではありません。
ここについては、
「私の設備で実際に測ってみた参考値」
として見てもらえればと思います。
測定結果をまとめると
今回測定した結果をまとめます。
| 測定場所 | 電流 | 温度 |
|---|---|---|
| 逆流防止ダイオード付近 | 6.52A | 84.1℃ |
| 2並列を1本にまとめた部分 | 11.31A | 49.0℃ |
| ソーラーパネル表面 | ― | 59.5℃ |
| 室内温度計 | ― | 25.6℃ |
| 室内・放射温度計 | ― | 31.0℃ |
アプリ上では、
46.8V・16.10A・755W
でした。
こうして比較すると、やはり逆流防止ダイオード部分の84.1℃という数字が突出しています。
なぜ逆流防止ダイオードはこんなに熱くなる？
ここからは私自身も気になったので少し調べてみました。
ダイオードには電流を流したときに電圧降下があります。
例えば0.4Vなら、
0.4V × 6.52A ≒ 2.6W
0.5Vなら、
0.5V × 6.52A ≒ 3.3W
0.7Vなら、
0.7V × 6.52A ≒ 4.6W
となります。
この電力が熱になります。
数W程度でも、ダイオードやコネクタのような小さな部品に集中して発生し、さらに周囲の温度が高く、放熱しにくければかなり高温になることが想像できます。
さらにコネクタの接触抵抗が増えていた場合は、別の発熱も加わります。
そのため今回の84.1℃が、
「ダイオードそのものの発熱なのか」
「コネクタ部分の接触抵抗も影響しているのか」
「両方なのか」
については、現時点では断定できません。
ただ、実際に2回も熱によると思われる損傷が起きている以上、私は定期的に確認する必要がある部分だと考えています。
「定格電流」だけで選ばない方がいいと思う
今回の経験で特に感じたのがこれです。
私は最初、
最大10Aの系統だから15A対応なら大丈夫
と思っていました。
それが溶けたので、
じゃあ20Aなら余裕だろう
と思いました。
しかし20A対応品も約1年で溶けました。
もちろん製品そのものの問題だったのか、設置環境なのか、接続状態なのか、それとも複数の原因が重なったのかは分かりません。
そのため、特定のメーカーの製品が悪いと言いたいわけではありません。
むしろ今回伝えたいのは、
製品に「15A」「20A」と書いてあるから、それ以下の電流なら真夏の屋根でも絶対安心とは限らない
ということです。
特にソーラーパネルは何時間も連続して電流が流れ続けます。
瞬間的に10A流せることと、真夏の屋外で何時間も連続して安全に使えることは同じではありません。
コネクタ部分の発熱にも注意したい
もう一つ注意したいのがコネクタです。
電気は接触部分の抵抗が大きくなると発熱します。
正常な接続なら問題なくても、
- コネクタの差し込み不足
- 端子の圧着不良
- 異なるメーカー・仕様のコネクタの組み合わせ
- 経年劣化
- 水分や汚れの侵入
- 端子部分の腐食
などによって接触抵抗が増えると、そこだけ異常に発熱する可能性があります。
その状態で大電流を長時間流せば、さらに温度が上昇することも考えられます。
「ダイオードが熱いから全部ダイオードのせい」と決めつけず、周辺のコネクタや配線も含めて確認した方が良さそうです。
発電量が正常でも安心できない
1回目の故障で一番怖かったのがこれでした。
逆流防止ダイオードが少し溶けていたにもかかわらず、
発電量は900～1000W程度で普段通り。
つまりアプリだけ見ていたら、
「今日もいっぱい発電してるな」
で終わっていました。
2回目は断線したと思われる状態になったため発電量が半分になり、すぐ異常に気付きました。
しかし1回目のように、電気的にはまだつながっていて発電しているけれど、部品は異常発熱しているという状態の方が怖いのかもしれません。
定期的な目視点検はかなり大事
今回の経験から、DIYでソーラーパネルを設置しているなら、発電アプリを見るだけではなく実物の定期点検も重要だと感じました。
特に確認したいのは、
- コネクタやダイオードが変色していないか
- 樹脂部分が変形・溶解していないか
- 焦げたような跡がないか
- ケーブルが硬化していないか
- コネクタが抜けかかっていないか
- 発電量が以前より極端に低下していないか
といったところです。
特に真夏の晴天時は発電量が増える一方で、部品自体も高温になります。
私の場合は、まさに夏にトラブルが発生しました。
逆流防止ダイオードは「過電流保護」とは別物
ここも注意したいところです。
逆流防止ダイオードは、基本的には逆方向への電流を止めるための部品です。
ヒューズやブレーカーのような過電流保護装置とは役割が違います。
「逆流防止ダイオードを入れているから電気的な保護は全部大丈夫」
というものではありません。
DIYで太陽光発電設備を作る場合には、ケーブルの許容電流、ヒューズやブレーカー、使用する機器の最大入力電圧・電流なども含めてシステム全体で考える必要があります。

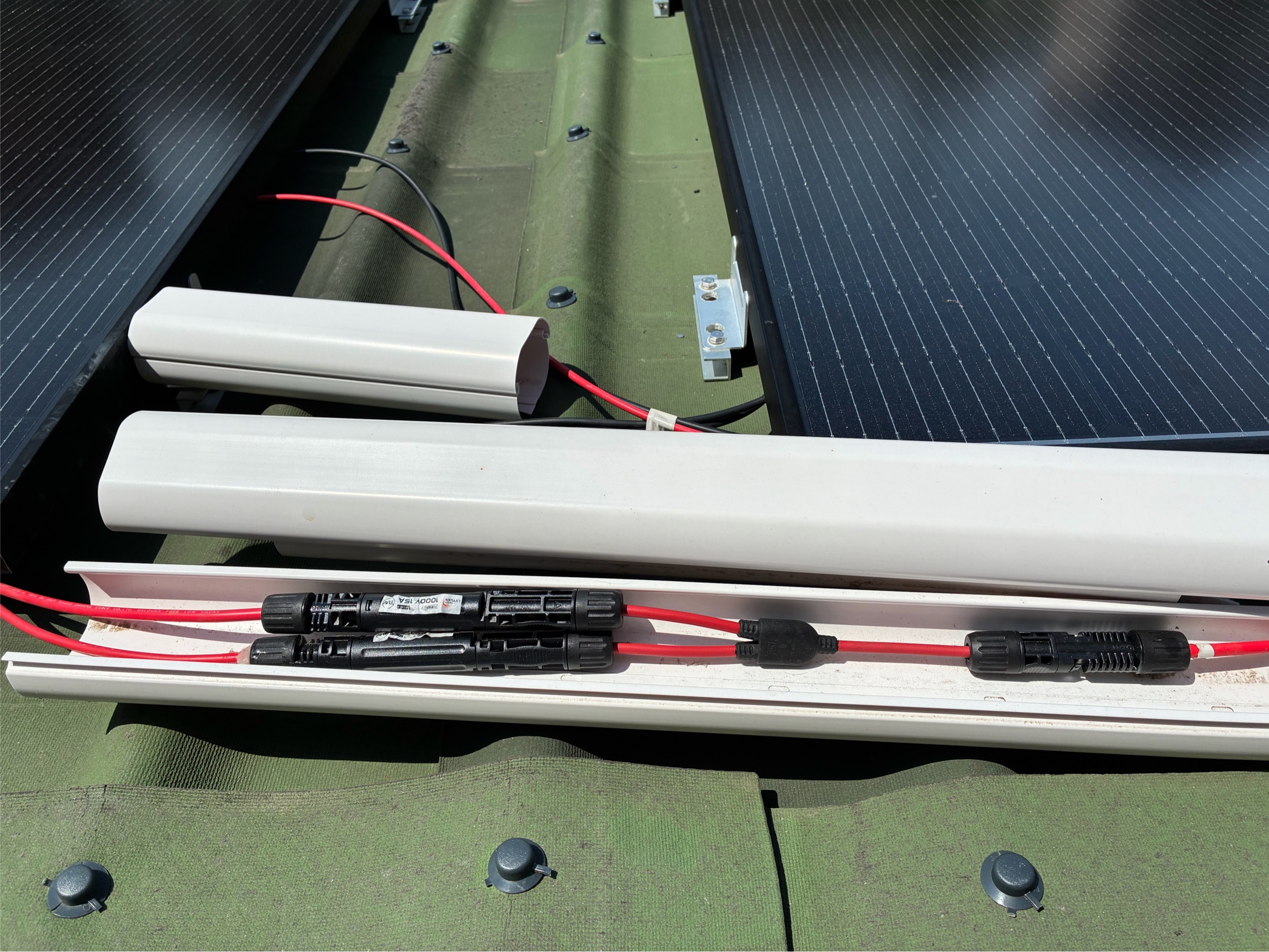

今回の対策は「直射日光を避ける」
現在は、逆流防止ダイオードをエアコン用ダクトで覆って直射日光を避けています。
今のところ問題は起きていません。
ただし今回の測定では、それでもダイオード付近が84.1℃という結果になりました。
そのため、
「ダクトを付けたからもう安心」
とは思っていません。
今後も夏場を中心に定期的に確認していくつもりです。
また、覆うことで逆に放熱を悪くしてしまう可能性もあるため、「日光を遮りつつ熱を逃がせる状態」については今後さらに考えていきたいと思っています。
これからDIYでソーラー発電をする人に伝えたいこと
私は自宅でDIYとしてソーラー発電をやっている一個人です。
だから、
「こうすれば絶対安全です」
とは言えません。
ただ、実際に自分の設備で、
逆流防止ダイオード周辺が2回溶けました。
1回目は15A対応。
2回目は20A対応。
そして現在使っている逆流防止ダイオード付近を測ってみると、
電流6.52Aで84.1℃。
放射温度計の誤差があるとはいえ、手でまともに握れないほど熱くなっていました。
この経験から言えるのは、
「規格上は余裕があるから大丈夫」と思い込まず、実際に設置した後も確認した方がいい
ということです。
特に真夏。
屋根の上は人間が思っている以上に過酷な環境になります。
まとめ：ソーラーパネルは発電量だけでなく「熱」も見てほしい
今回の経験を時系列でまとめると、
1年目の夏
リョクエン製15A対応の逆流防止ダイオードを使用
↓
発電量900～1000W程度で異常なし
↓
点検したら一部が熱で溶けていた
その後
IKEMI製20A対応に交換
↓
約1年間問題なく使用
2年目・2026年6月
突然発電量が約半分になる
↓
確認すると逆流防止ダイオードが再び溶けていた
↓
どこかで断線して片方の系統が停止したと思われる
現在
再びリョクエン製に交換
↓
エアコン用ダクトを使って直射日光を避ける
↓
現在のところ発電自体は問題なし
そして今回の測定では、
逆流防止ダイオード付近：6.52A・84.1℃
という結果になりました。
ソーラーパネルをDIYで設置すると、どうしても
「今日は何W発電した！」
「今月は何kWh発電した！」
という発電量ばかり気になってしまいます。
私もそうでした。
でも今回2回のトラブルを経験して、
発電していることと、安全に発電できていることは別なんだ
と感じました。
特に1回目は、逆流防止ダイオードが溶け始めているのに発電量は正常でした。
もしあのとき点検していなかったら、そのまま使い続けていたと思います。
ソーラーパネルを自分で設置している方は、発電量だけではなく、ぜひ一度コネクタや逆流防止ダイオード、配線なども確認してみてください。
特に夏場は要注意です。
私も今後この逆流防止ダイオードがどうなるのか、引き続き定期的に確認していこうと思います。
もしまた何か変化があれば、追記したいと思います。
注意
この記事は、私が自宅にDIYで設置しているソーラーパネルで実際に経験した内容を記録したものです。
太陽光発電設備は直流の大きな電流を扱い、接続不良や部品の異常発熱などによって火災や感電につながる危険があります。
この記事に記載した接続方法や対策が、すべての設備で安全であることを保証するものではありません。
異常な発熱、溶解、焦げ、変色などが確認された場合は、そのまま使用を続けず、必要に応じて専門家へ相談してください。
