私の愛車はエブリィワゴンです。まぁ控え目に言ってもファミリーカーとは言えません。なにせ乗り心地が…特に後部座席はかなり跳ねます。基本貨物車なので仕方ないですよね。でも大好きなので5年位前に乗っていたエブリィワゴンを子供にあげて、私はまた新車のエブリィワゴンを買いました。トータルで15年以上は乗ってますかね。
車内でのスマホの充電
そのエブリィワゴンで子供を連れてよく出掛けたりするのですが、今の子はひたすらスマホを触っていますよね。満充電でも1日持たないみたいです。
で、車の中でも充電したい時が度々あり、エブリィワゴンのシガーソケットの場所は前に１つと後ろの荷物部分に1つ。荷物部分には常に荷物があるので前のシガーソケットしか使っていません。
子供は後部座席に座っているのでシガーソケットに充電器挿して用意してあげているんですが、充電器挿しっぱなしは邪魔ですし、なんか嫌いなので充電終わったら抜きます。でも挿したり抜いたりも嫌いなんです。ワガママなんですけど…
それなら後部座席用に充電器を常設しようと思った訳です。
用意した充電器
【販売ルート限定品】エーモン(amon) USB電源ポート(Type-C 27W) USB差込口増設 電源取り出しに 4838

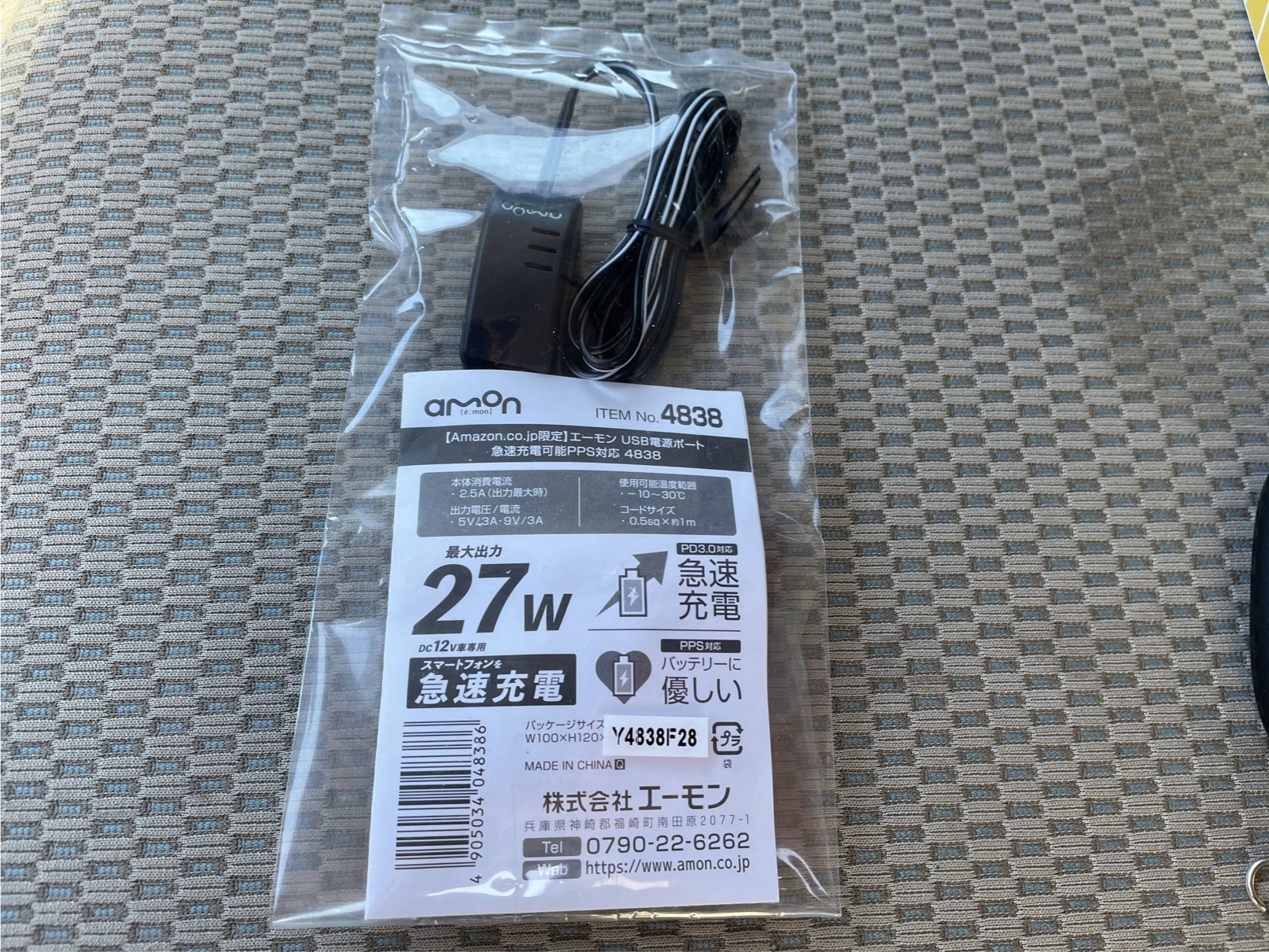

充電器に選んだのは安定のエーモン製の27W急速充電器です。
エーモンなら間違い無いだろうと言う訳ですよ。
その他延長する為のケーブルやギボシ端子は常に余分めにあるので購入はしませんでしたが、圧着ペンチやニッパー等もあるとしっかり作業出来ると思います。
圧着ペンチもエーモン製で間違いありません。
エーモン(amon) 電工ペンチ 4960 & ギボシ端子セット 10セット 4900 【セット買い】
作業開始！

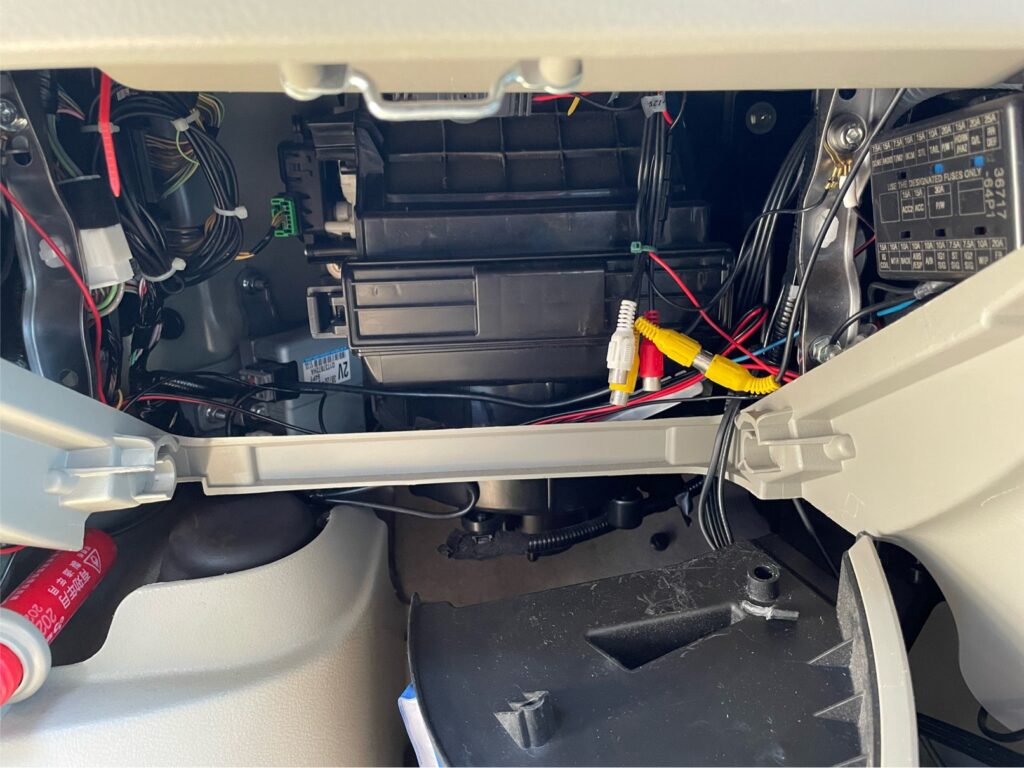

電源はヒューズから取ろうと思うので、まずグローブボックスを開けます。
今まで色々しているので配線がごちゃごちゃですが、空きのアクセサリー電源から扇風機とUSBの電源を取った所から更に分岐させて電源を貰おうと思います👇
このアクセサリー電源を…
チョキンと切っちゃいます。
って切っちゃいましたが、実は赤色のギボシ端子は切らなくても良かったんです。後で気付いちゃいました。まぁいーや。

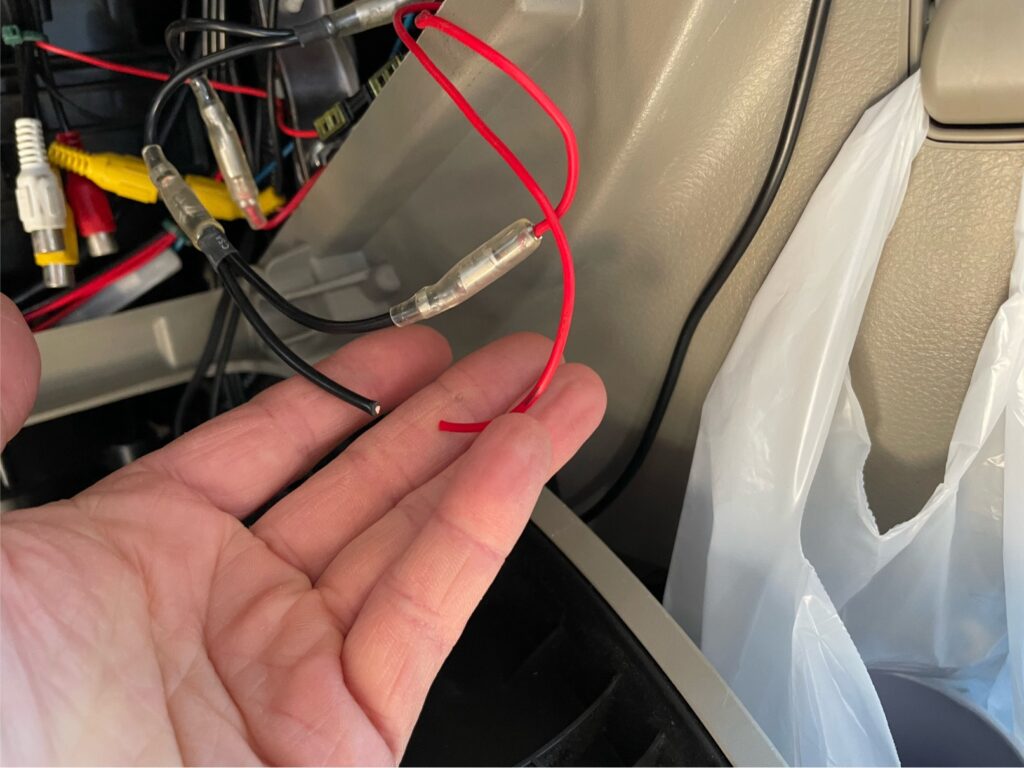

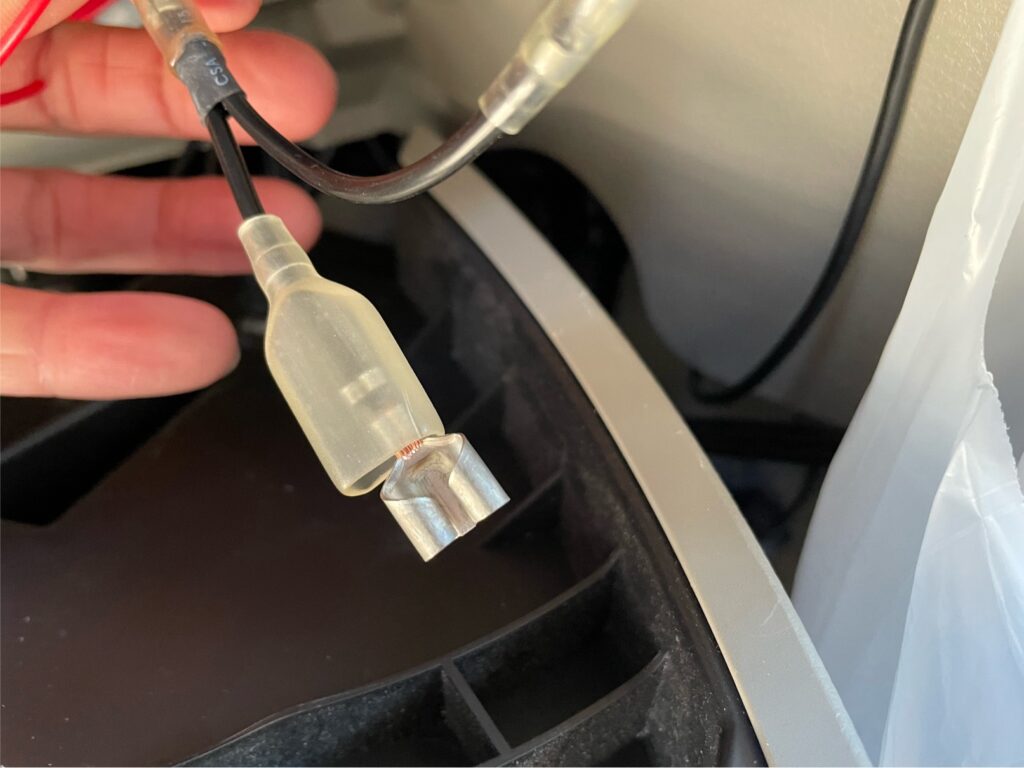

で、この２つに分岐するギボシ端子☝️を繋ぎます
エーモン(amon) ギボシ端子 メスセット ダブル AV(S)0.5~2sq 10個入 3308
こんな感じでしょうか。
で、充電器取り付ける場所を決め、その場所からケーブルをこの電源まで引っ張ってこようと思います。順番はどんなのでも良いと思いますが。
この場所の…

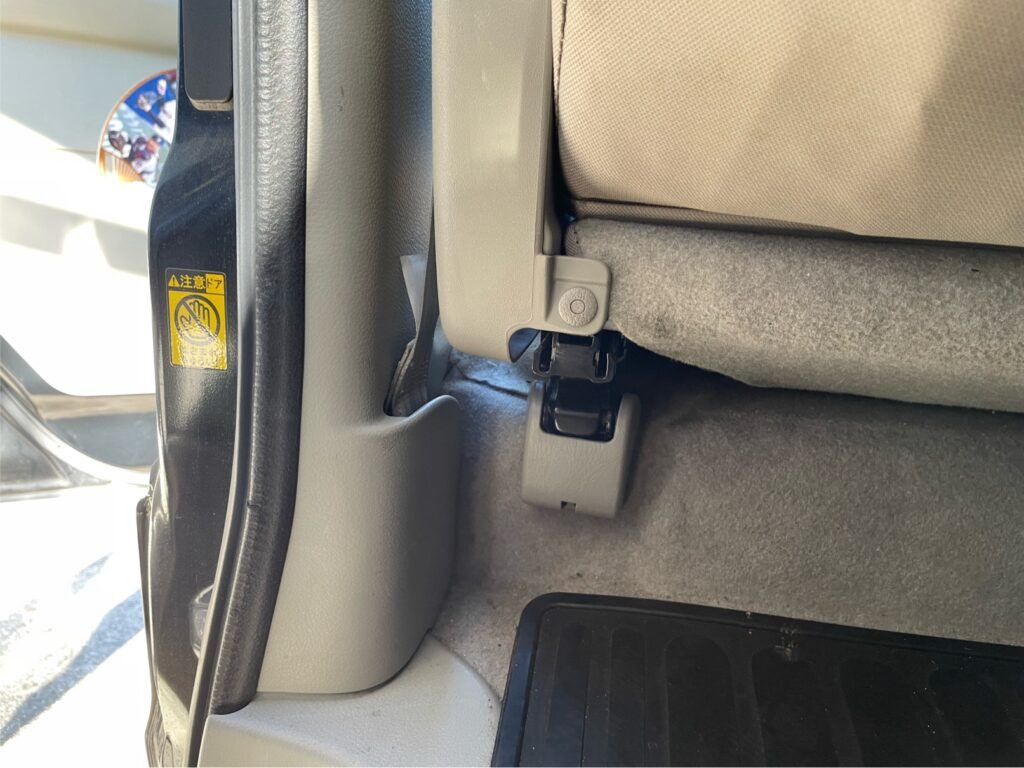

ここにしました。助手席のシートベルトの1番下ら辺にしました。邪魔にもならないでしょう。
配線
配線は出来るだけ隠したいので、何ヶ所かめくって下に配線しておきました。

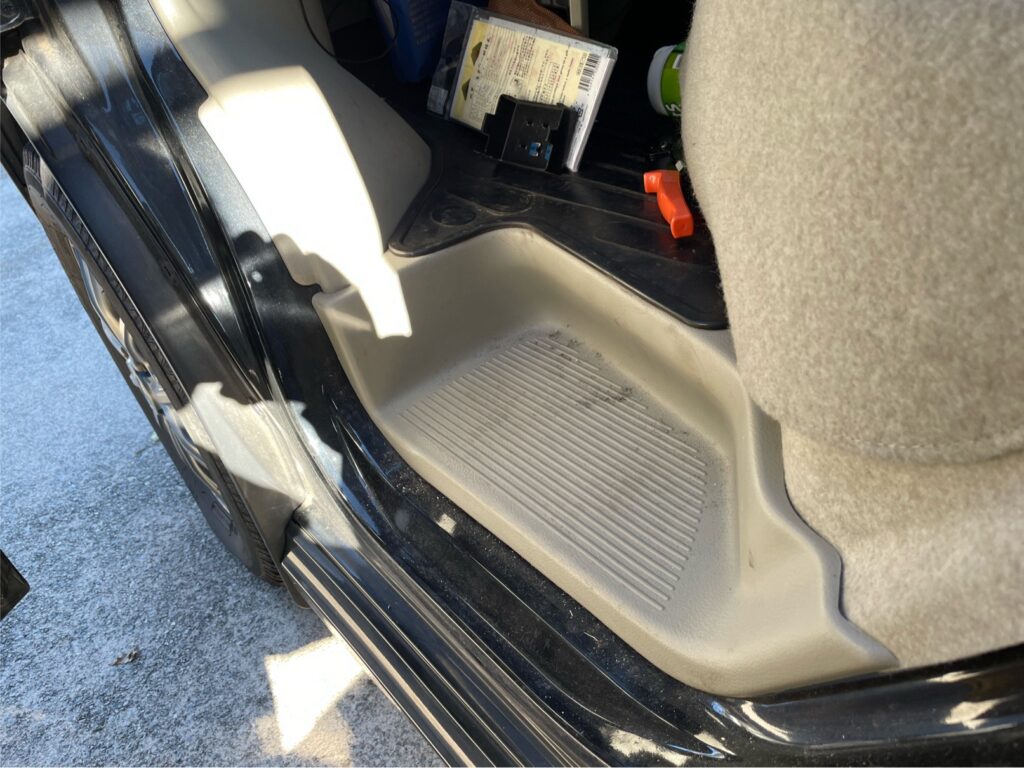

☝️この助手席のステップみたいなのをパカパカッと手で半ば強引に外します。充電器に繋がれていたケーブルではグローブボックスまで届きそうになかったので、この下で延長ケーブルを繋ぎたいと思います。

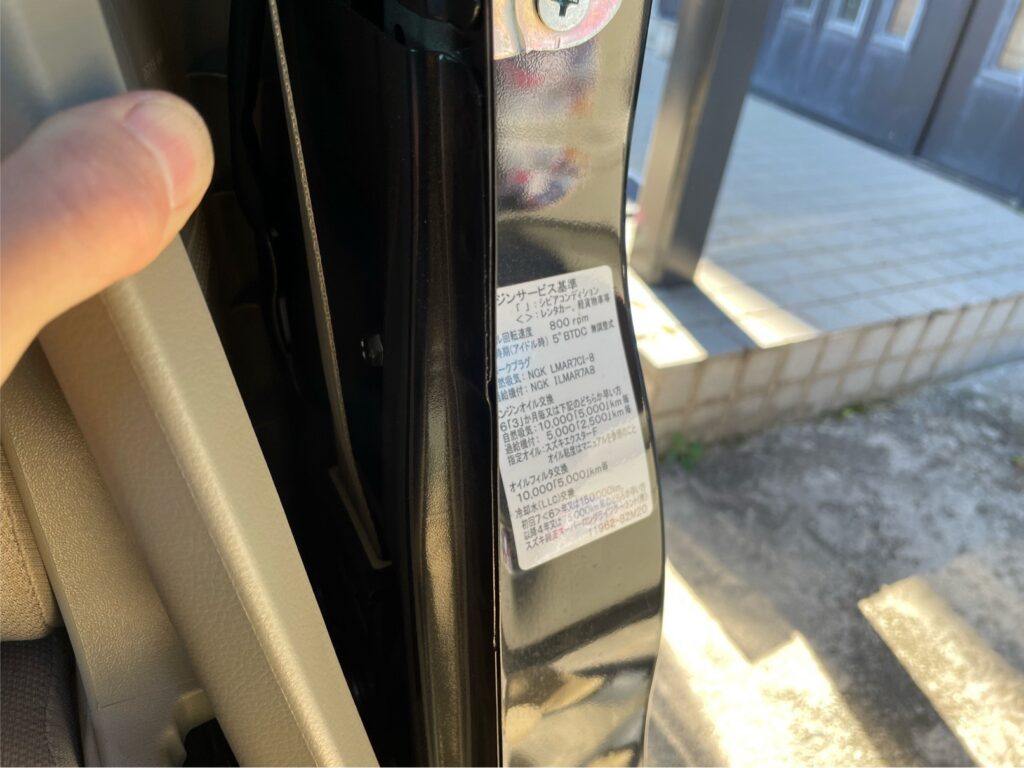

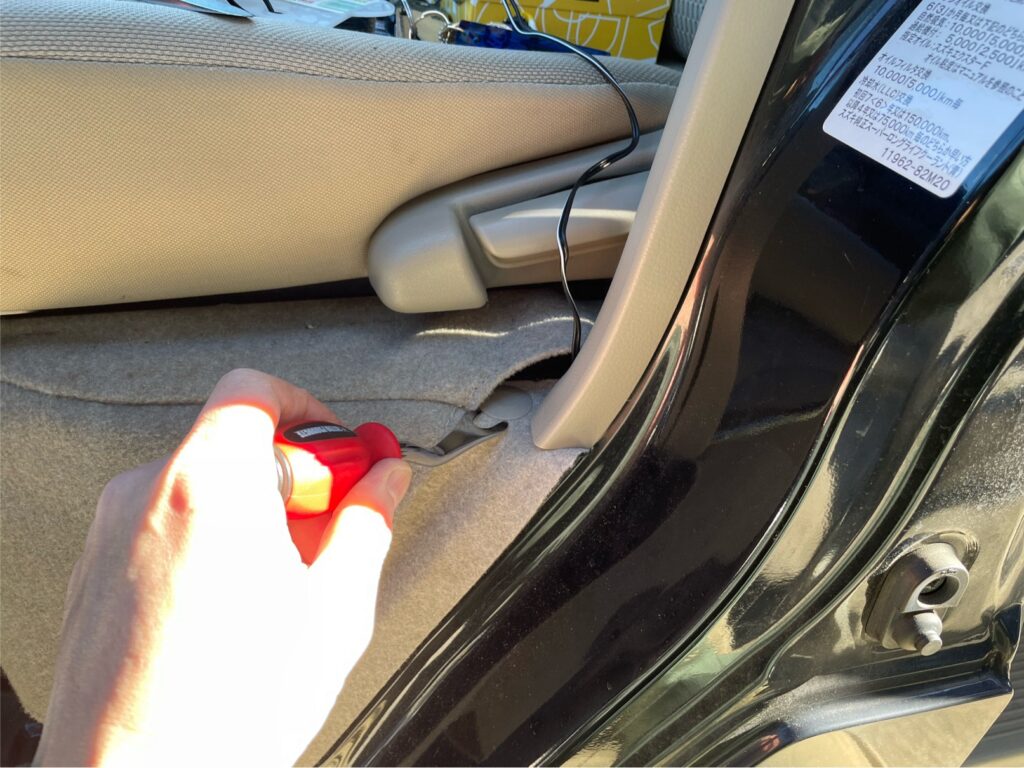

そして助手席左のクリップを外します☝️
☝️ここをめくって下に通していきます。

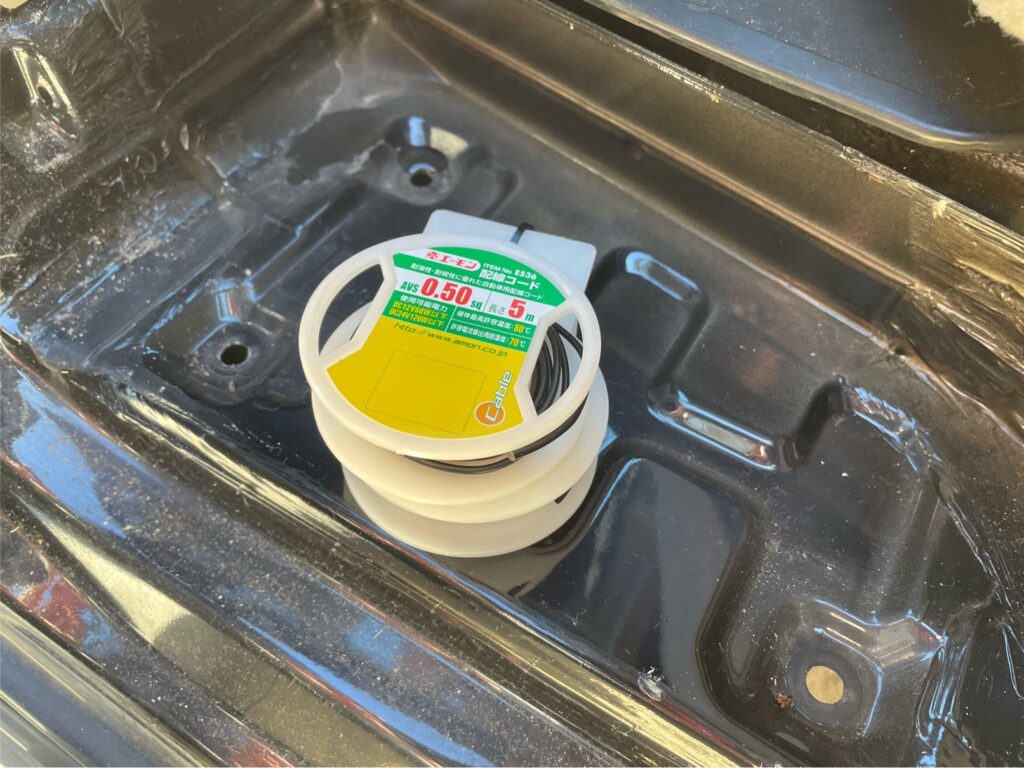

延長するケーブルは0.5sqを使いました。60W以下と言う事なので充分でしょう。

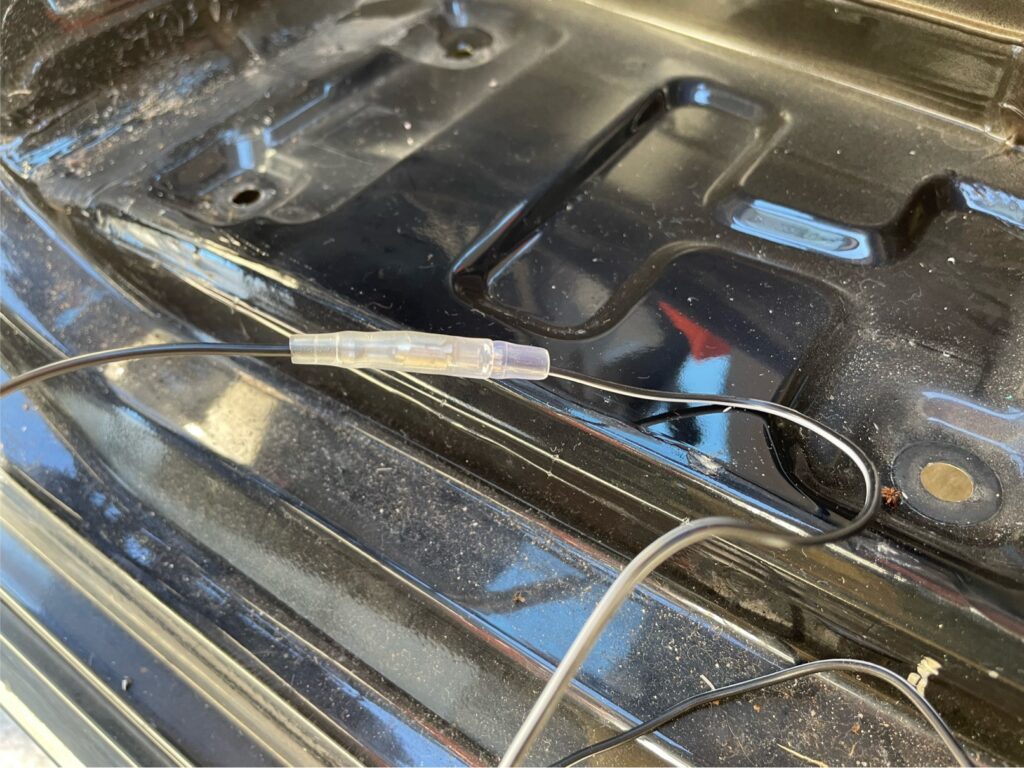

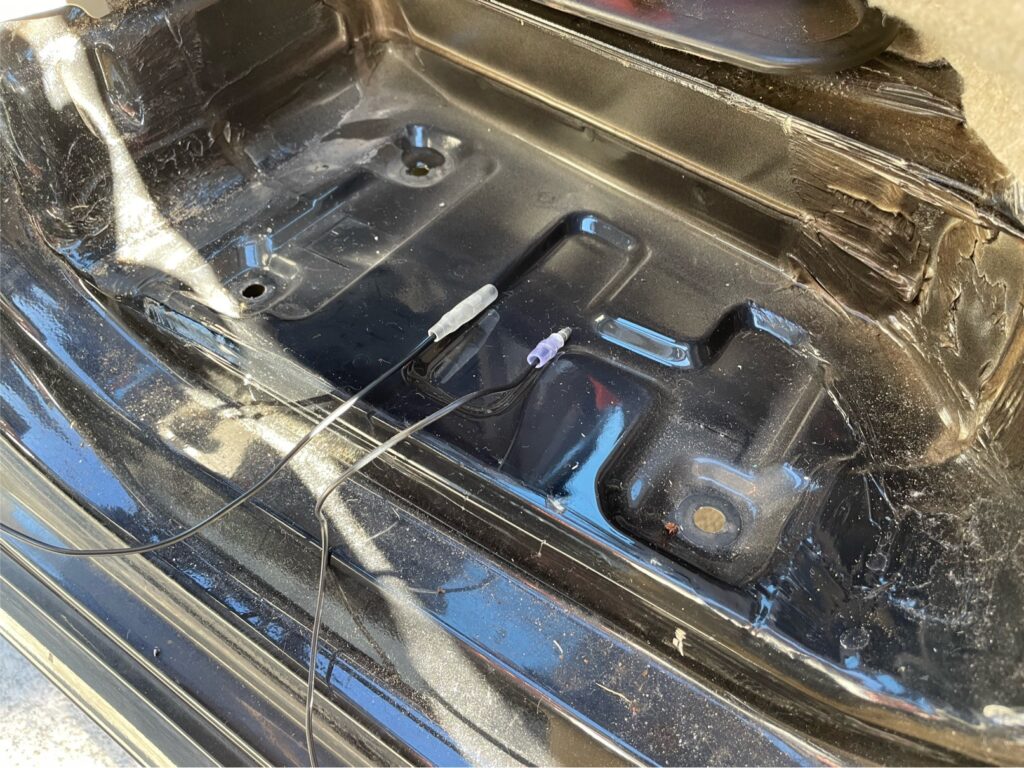

延長ケーブルにギボシ端子をつけて繋ぎました。

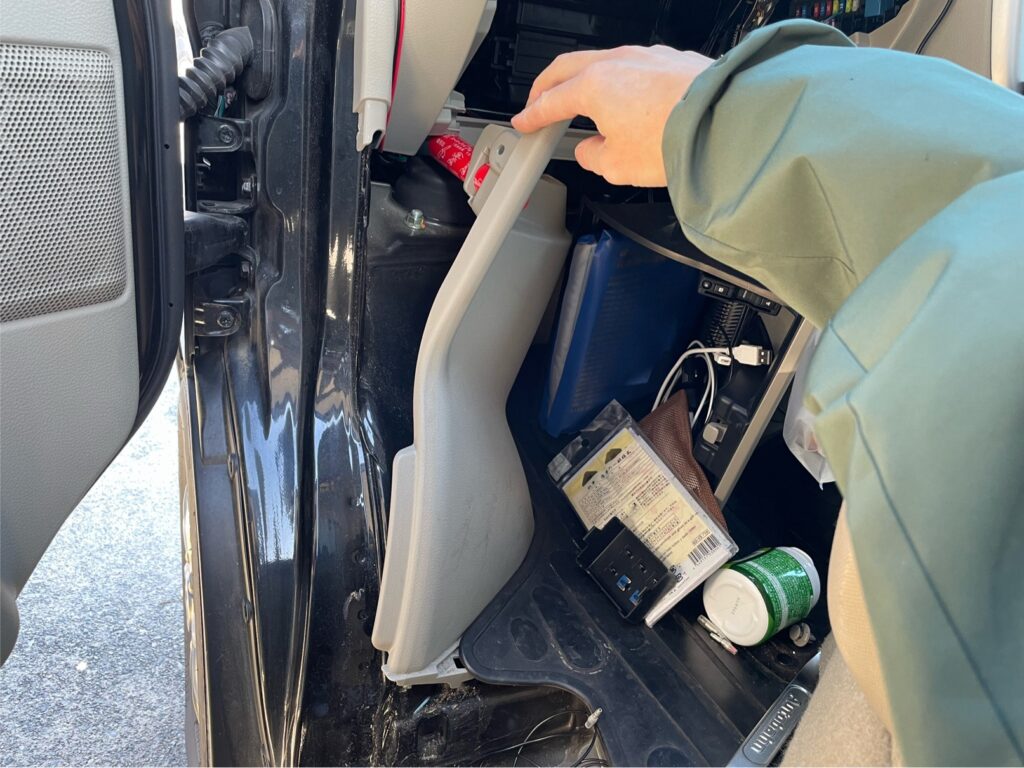

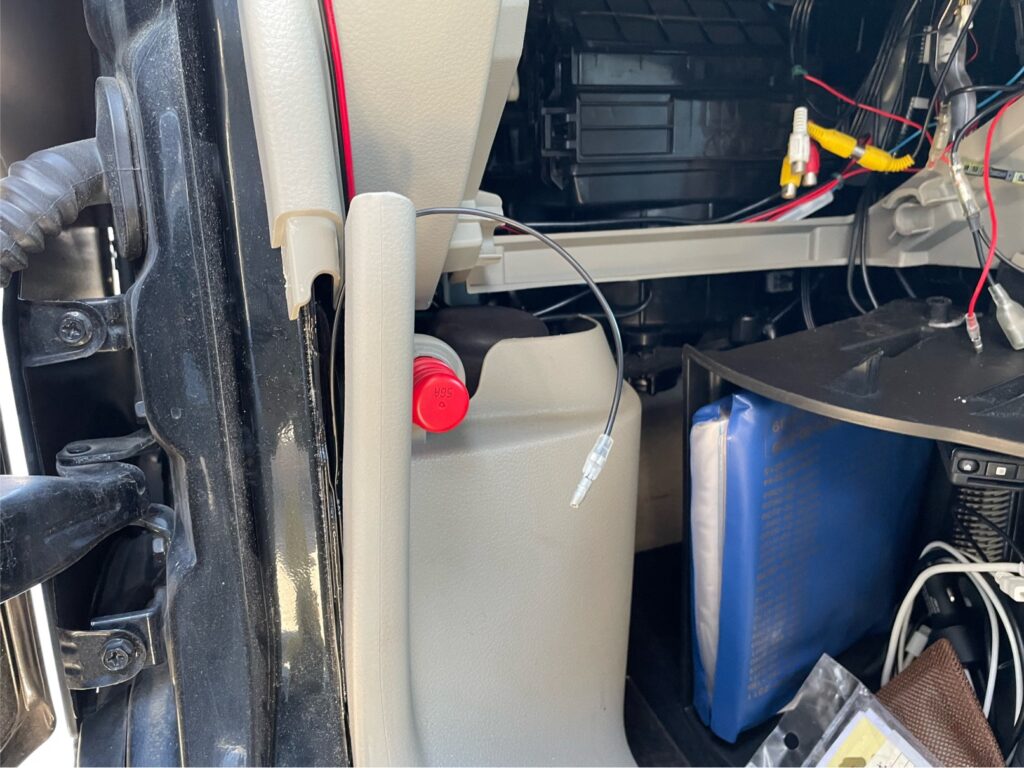

最後に助手席の足元左の内装カバーを外して、グローブボックス裏まで配線します。
こんな感じで隠していきました。

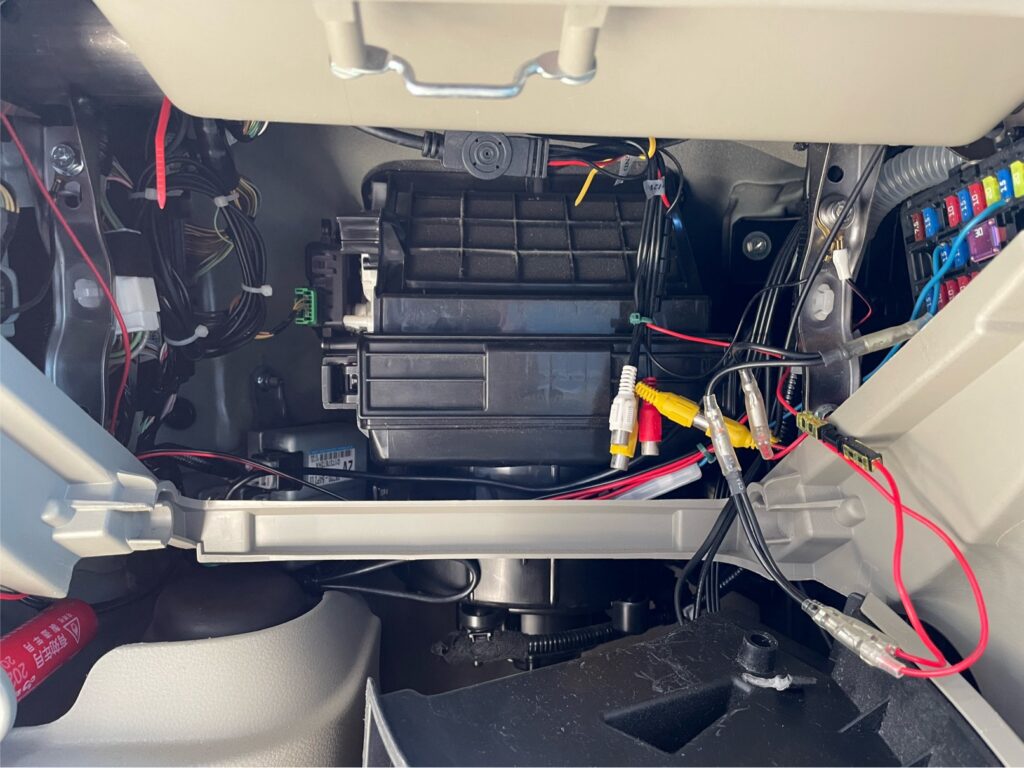

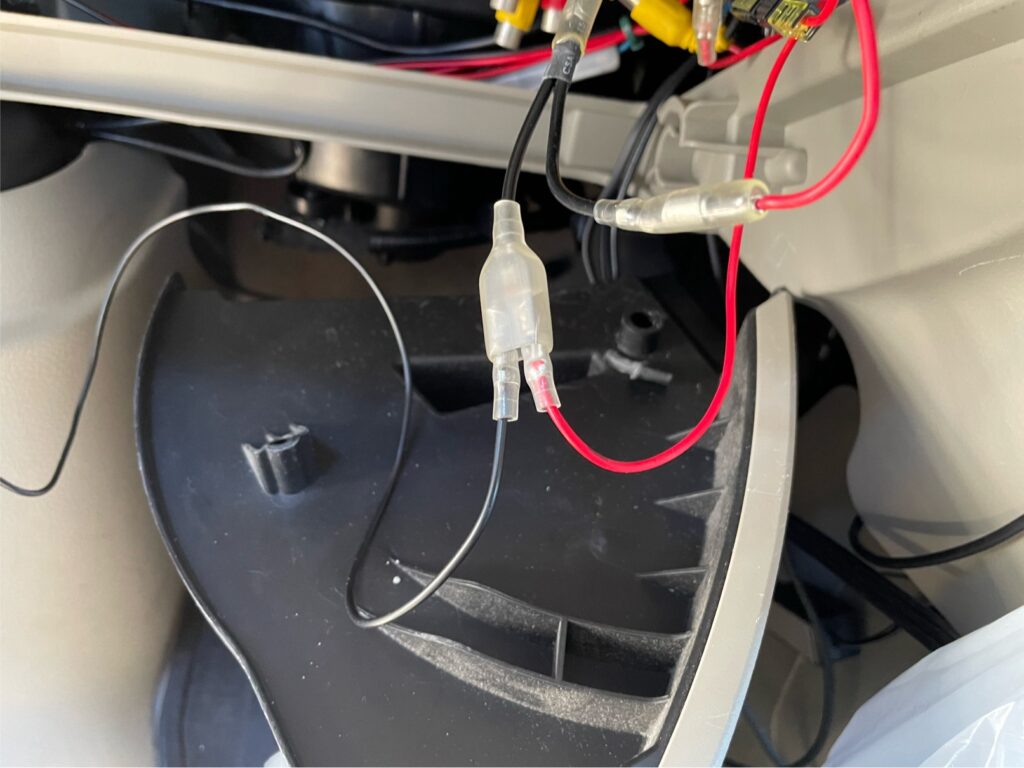

電源まで持ってきたら先ほど分岐させたギボシ端子に繋げます。
よし。予定通りです。
ボディアース(マイナス)
最後はマイナス側をボディに繋げて終わりですね。どこか良い所無いかなって探していたんですけど、なかなか無くて、作業しにくかったんですけど、シートベルトが収まってる所のボルトに繋げる事にしました。
見えにくいですがこのボルトに下からマイナス線を上げてきて…
繋げます！
これで配線は終了です。
一応ちゃんと充電出来るか確認します。ちゃんと高速充電出来てると分かる位充電が速かったです。
さすがはエーモン、やはり間違いないです。
動作確認オッケーだったので、線をまとめて…

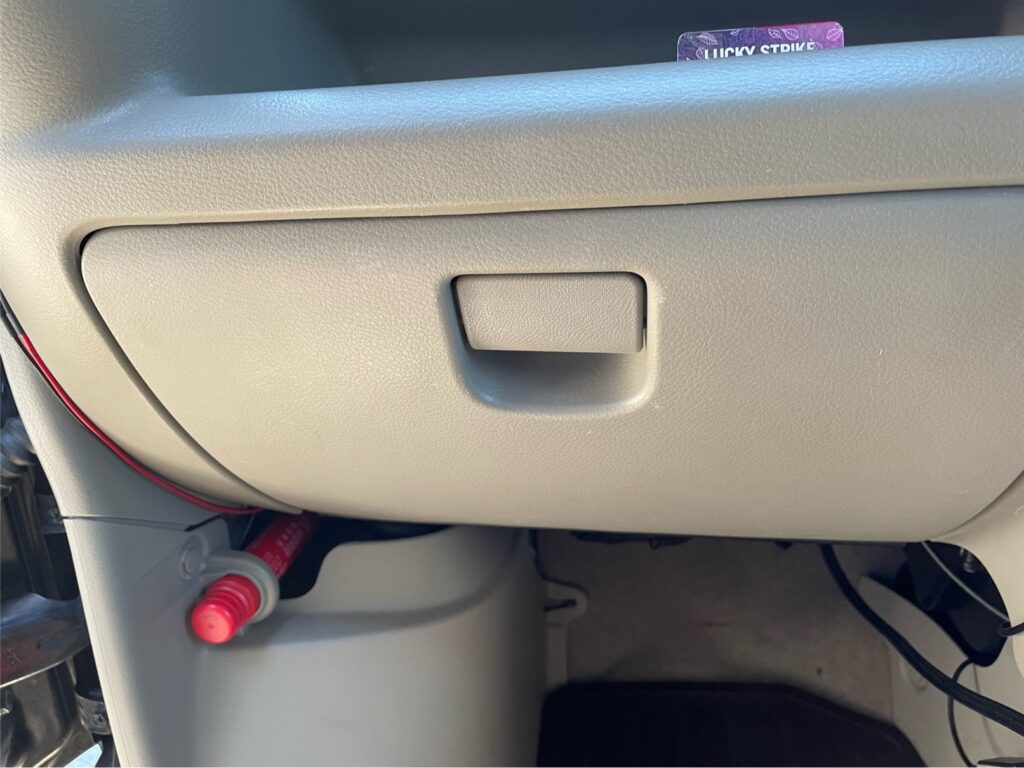

グローブボックスつけて完了です。
これからはわざわざ準備してあげなくても良いし、抜き差しもなくなってストレスフリーです。
娘も喜んでいました。
動画
写真を繋げただけなので動画とは言えませんが、いつものように動画にしてみました。
